产品描述

10-75kN推力,自动切换方向


双台体系统可视为是《国际通用标准振动试验系统》的升级版。其设计想法来源于试验室的资深操作者。

为了避免振动台的翻转操作,资深操作者将试验室中的两台振动台的一台固定为‘垂直状态’,而另一台固定为‘水平状态’。这样不但起到了提高效率的作用,还有效降低了设备故障。

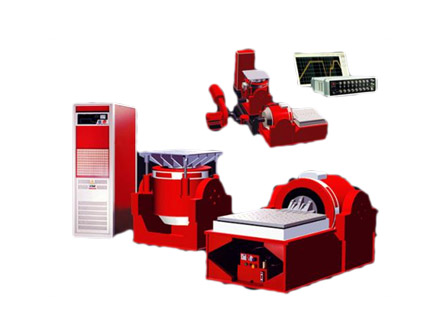

根据这种做法,我们在标准的双向振动台的组成中,增加了一台垂直台。构成了双台体结构。双台体系统包括了两台振动台(一台水平台和一台垂直台)、一台功放(含励磁和动圈电缆切换装置)、一台风机(含风管切换装置)、一台振动控制器(含参数切换控制软件)和加速度计。

双台体结构的设备的成本虽然要高于普通振动台(多配备一台垂直振动台台体以及功放、风机的切换装置),占地面积也要多一些。但其带来的操作方便性和减少操作故障的优点还是很值得的。随着试验室智能化和信息化的发展,双台体结构将会被越来越多地应用。

一般而言,推力越大、工作台面越大,双台体的优越性越明显。

实际情况说明,双台体结构的设备越来越受到‘有操作经历的试验人员’的欢迎。

双台体结构用于‘垂直/水平温度、湿度、振动综合试验系统’,改善振动与温度接口的隔热和隔湿效果将更加明显。

近年来随着智能化双台体结构应用技术的进一步发展,双向冲击试验系统、双向运输试验系统相继面世。

主要技术参数表



动圈台面分布按照国际标准设计,试验夹具与LDS公司和UD公司的标准产品兼容。

 动圈台面螺钉分布和数量表



圆形扩展台具有良好的频响特性,其台面螺钉分布符合上表标注尺寸。

标准圆形扩展台的质量表


联体水平滑台和附加扩展台按照国际标准尺寸设计。台面螺钉分布间距为100mm。



标准方形扩展台的质量表



标准水平滑台活动部分的总质量表
